Два проводника сопротивлением 20 ом и 30 ом соединены последовательно напряжение на концах первого

Задачи на Последовательное соединение
проводников с решениями

Формулы, используемые на уроках «Задачи на Последовательное соединение проводников»

ПРИМЕРЫ РЕШЕНИЯ ЗАДАЧ

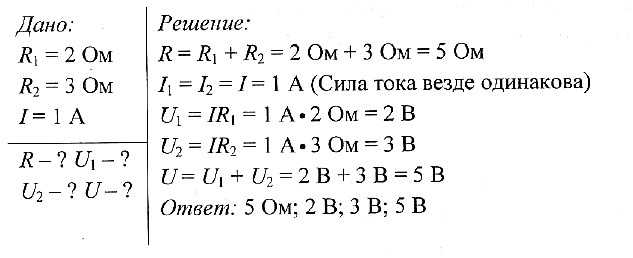

Задача № 1. Два проводника сопротивлением 2 Ом и 3 Ом соединены последовательно. Сила тока в цепи 1 А. Определить сопротивление цепи, напряжение на каждом проводнике и полное напряжение.

Задача № 2. Два проводника сопротивлением 20 Ом и 30 Ом соединены последовательно. Напряжение на концах первого проводника 12 В. Определить сопротивление цепи, силу тока в цепи, напряжение на втором проводнике и полное напряжение.

Задача № 3. Два резистора соединены последовательно. Сопротивление первого 12 Ом, полное сопротивление 30 Ом. Сила тока в цепи 2 А. Определить сопротивление первого резистора, напряжение на каждом проводнике и полное напряжение.

Ответ: Сопротивления R и R1 соединены параллельны. Сопротивление цепи будет изменяться в пределах от 20 до 30 Ом.

Задача № 5. Последовательно с нитью накала радиолампы сопротивлением 3,9 Ом включен резистор, сопротивление которого 2,41 Ом. Определите их общее сопротивление.

Задача № 6. Общее сопротивление последовательно включенных двух ламп сопротивлением 15 Ом каждая и реостата равно 54 Ом. Определите сопротивление реостата.

Задача № 7. Два резистора сопротивлением 8 и 1 кОм соединены последовательно. Определите показание вольтметра, подключенного между точками А и С, если сила тока в цепи равна 3 мА. Что будет показывать вольтметр, подключенный между точками А и В, В и С?

Задача № 8. В цепь включены последовательно три проводника сопротивлениями: R1=5 Ом, R2=6 Ом, R3= 12 Ом. Какую силу тока показывает амперметр и каково напряжение между точками А и В, если показание вольтметра 1,2 В?

Задача № 9. Последовательно с электрической лампой включен реостат. Начертите схему цепи и определите сопротивление реостата и лампы, если напряжение на зажимах цепи 12 В. Вольтметр, подключенный к реостату, показывает 8 В. Сила тока в цепи 80 мА.

Краткая теория для решения Задачи на Последовательное соединение проводников.

Это конспект по теме «ЗАДАЧИ на Последовательное соединение проводников». Выберите дальнейшие действия:

Что бы ни происходило в мире, учиться надо всегда. Кстати, для тех, кто не знает, как организовать учебу на удаленке, мы подготовили отдельную статью. А сегодня займемся решением задач на последовательное и параллельное соеднинение проводников. Решение задач – отличный способ, чтобы успокоить нервы и не поддаваться панике.

Присоединяйтесь к нам в телеграме: там вас ждут актуальные новости и приятные скидки.

Последовательное и параллельное соединение проводников

Как решать задачи с параллельным и последовательным соединением проводников? Для начала повторите теорию, вспомните общую памятку по решению физических задач и на всякий случай держите под рукой формулы.

Задача №1 на последовательное соединение проводников

Проводники сопротивлением 20 Ом и 30 Ом соединены последовательно. Напряжение на концах первого проводника равно 12 В. Определите напряжение, сопротивление и силу тока в цепи на втором проводнике, а также полное напряжение.

По закону Ома:

Для последовательного соединения проводников:

Ответ: 50 Ом; 18 В; 0,6 А; 30 В.

Задача №2 на параллельное соединение проводников

Два проводника соединены параллельно. Сила тока в первом проводнике равна 0,5 А, во втором — 1 А. Сопротивление первого проводника составляет 18 Ом. Определите сопротивление второго проводника и силу тока на всем участке цепи.

Для параллельного соединения:

При решении задач не забывайте проверять размерности величин и при необходимости переводить их в систему СИ.

Ответ: 1,5 А; 9 Ом.

Задача №3 на последовательное и параллельное соединение проводников

Электрогрелка состоит из трех одинаковых секций. Во сколько раз быстрее грелка будет нагревать некоторое количество воды от 10 до 100 градусов Цельсия при параллельном включении всех секций, нежели при последовательном их включении?

Пусть сопротивление каждой секции равно R. Тогда при параллельном включении их в сеть напряжение на каждой секции равно напряжению в сети (U), и на трех секциях будет выделяться тепло:

При последовательном соединении суммарное сопротивление цепи равно 3R, а выделяющееся количество теплоты:

Как видим, выделяющееся тепло для первой схемы в 9 раз больше, так что и скорость нагрева воды будет в 9 раз выше.

Ответ: в 9 раз.

Задача №4 на смешанное соединение проводников

Участок цепи состоит из двух последовательно соединенных сопротивлений, каждое из которых равно 1 Ом. К этим двум резисторам параллельно подключают еще одно сопротивление, значение которого составляет 2 Ом. Всю эту цепь подключают к источнику тока, который создает на концах данного соединения напряжение 2,4 В. Определите силу тока во всей электрической цепи.

Согласно схеме, искомая сила тока – это сила тока, протекающая через амперметр.

Резисторы R1 и R2 соединены последовательно, резистор R3 – параллельно к ним.

Резисторы 1 и 2 можно заменить эквивалентным сопротивлением R со штрихом и перерисовать схему в упрощенном виде:

Сопротивления R3 и R со штрихом соединены параллельно, можно найти общее сопротивление электрической цепи по формуле для параллельного соединения:

Теперь цепь можно перерисовать в еще более упрощенном виде и рассчитать силу тока по закону Ома:

Ответ: 2.4 А.

Задача №5 на закон Кирхгофа

Правила Кирхгофа применяются для расчета сложных электрических цепей.

Три сопротивления R1 = 5 Ом, R2 = 1 Ом, R3 = 3 Ом и два источника тока соединены так, как показано на рисунке. Внутренними сопротивлениями источников тока можно пренебречь. ЭДС первого источника тока равна 1,4 В, и сила тока, текущего через сопротивление R3, равна I3= 1 А. Определите ЭДС второго источника тока.

Выберем направление обхода контуров по часовой стрелке и запишем закон Кирхгофа для точки A (расположим ее между двумя источниками и сопротивлением R2) и двух контуров:

Подставим числа, получим

Решая систему уравнений, получаем ответ: Е2=3.6 В.

Ответ: 3.6 В.

Вопросы на параллельное и последовательное соединение проводников

Вопрос 1. Схематически изобразите последовательное соединение проводников

Ответ. На рисунке ниже изображен участок цепи с последовательно соединенными проводниками:

Вопрос 2. Схематически изобразите параллельное соединение проводников

Ответ. На рисунке ниже изображено параллельное соединение проводников:

Вопрос 3. Приведите основные формулы и соотношения для последовательного соединения проводников.

Ответ. При последовательном соединении:

Вопрос 4. Приведите основные формулы и соотношения для параллельного соединения проводников.

Ответ. Для параллельного соединения проводников:

Вопрос 5. Какие электрические цепи нельзя рассчитать с помощью формул для последовательного и параллельного соединения проводников?

Ответ. С помощью приведенных выше формул можно рассчитать лишь относительно простые электрические цепи. Для расчета сложных цепей, включающих в себя несколько источников тока и состоящих из многих резисторов, применяются правила Кирхгофа.

Нужна помощь в решении задач или любых других учебных заданий? Обращайтесь в профессиональный сервис для учащихся: мы найдем верное решение.

Размещено 3 года назад по предмету
Физика
от Alinagap

Не тот ответ на вопрос, который вам нужен?

Найди верный ответ

Самые новые вопросы

Математика – 3 года назад

Сколько здесь прямоугольников

История – 3 года назад

Какое управление было в древнейшем риме? как звали первого и последнего из царей рима?

Литература – 3 года назад

Уроки французского ответе на вопрос : расскажите о герое по следующему примерному плану: 1.почему мальчик оказался в райцентре ? 2.как он чувствовал себя на новом месте? 3.почему он не убежал в деревню? 4.какие отношения сложились у него с товарищами? 5.почему он ввязался в игру за деньги? 6.как характеризуют его отношения с учительницей ? ответе на эти вопросы пожалуйста ! сочините сочинение пожалуйста

Русский язык – 3 года назад

Помогите решить тест по русскому языку тест по русскому языку «местоимение. разряды местоимений» для 6 класса
1. укажите личное местоимение:
1) некто
2) вас
3) ни с кем
4) собой
2. укажите относительное местоимение:
1) кто-либо
2) некоторый
3) кто
4) нам
3. укажите вопросительное местоимение:
1) кем-нибудь
2) кем
3) себе
4) никакой
4. укажите определительное местоимение:
1) наш
2) который
3) некий
4) каждый
5. укажите возвратное местоимение:
1) свой
2) чей
3) сам
4) себя
6. найдите указательное местоимение:
1) твой
2) какой
3) тот
4) их
7. найдите притяжательное местоимение:
1) самый
2) моего
3) иной
4) ничей
8. укажите неопределённое местоимение:
1) весь
2) какой-нибудь
3) любой
4) этот
9. укажите вопросительное местоимение:
1) сколько
2) кое-что
3) она
4) нами
10. в каком варианте ответа выделенное слово является притяжательным местоимением?
1) увидел их
2) её нет дома
3) её тетрадь
4) их не спросили

Переделай союзное предложение в предложение с бессоюзной связью.
1. океан с гулом ходил за стеной чёрными горами, и вьюга крепко свистала в отяжелевших снастях, а пароход весь дрожал.
2. множество темноватых тучек, с неясно обрисованными краями, расползались по бледно-голубому небу, а довольно крепкий ветер мчался сухой непрерывной струёй, не разгоняя зноя
3. поезд ушёл быстро, и его огни скоро исчезли, а через минуту уже не было слышно шума

помогите прошу!перепиши предложения, расставляя недостающие знаки препинания. объясни, что соединяет союз и. если в предложении один союз и, то во втором выпадающем списке отметь «прочерк».пример:«я шёл пешком и,/поражённый прелестью природы/, часто останавливался».союз и соединяет однородные члены.ночь уже ложилась на горы (1) и туман сырой (2) и холодный начал бродить по ущельям.союз и соединяет:1) части сложного предложенияоднородные члены,2) однородные членычасти сложного предложения—.поэт — трубач зовущий войско в битву (1) и прежде всех идущий в битву сам (ю. янонис).союз и соединяет:1) части сложного предложенияоднородные члены,2)

Физика – 3 года назад

Вокруг прямого проводника с током (смотри рисунок) существует магнитное поле. определи направление линий этого магнитного поля в точках a и b.обрати внимание, что точки a и b находятся с разных сторон от проводника (точка a — снизу, а точка b — сверху). рисунок ниже выбери и отметь правильный ответ среди предложенных.1. в точке a — «от нас», в точке b — «к нам» 2. в точке a — «к нам», в точке b — «от нас» 3. в обеих точках «от нас»4. в обеих точках «к нам»контрольная работа по физике.прошу,не наугад важно

Информация

Что ты хочешь узнать?

Физкультура и спорт

Сайт znanija.org не имеет отношения к другим сайтам и не является официальным сайтом компании.

Размещено 3 года назад по предмету
Физика
от malikabaizhenzSandra

Размещено 3 года назад по предмету
Физика
от Elizaveta0660

2 года назад

5 – 9 классы

два проводника сопротивлением 2 Ом соеденены последовательно, и по ним протекает ток 2 А в течении 10 секунд. Чему равна работп тока на этом участке?

acmajor
2 года назад

Светило науки – 525 ответов – 0 раз оказано помощи

Остались вопросы?

каково действующее значение напряжения в цепи переменного тока если максимальное значение 141

Задача № 1.
Два проводника сопротивлением 2 Ом и 3 Ом соединены последовательно. Сила тока в цепи 1 А. Определить сопротивление цепи, напряжение на каждом проводнике и полное напряжение.

ОТВЕТ: 5 Ом; 2 В; 3 В; 5 В.

Задача № 2.
Два проводника сопротивлением 20 Ом и 30 Ом соединены последовательно. Напряжение на концах первого проводника 12 В. Определить сопротивление цепи, силу тока в цепи, напряжение на втором проводнике и полное напряжение.

ОТВЕТ: 50 Ом; 18 В; 0,6 А; 30 В.

Задача № 3.
Два резистора соединены последовательно. Сопротивление первого 12 Ом, полное сопротивление 30 Ом. Сила тока в цепи 2 А. Определить сопротивление второго резистора, напряжение на каждом проводнике и полное напряжение.

ОТВЕТ: 18 Ом; 24 В; 36 В; 60 В.

Смотреть РЕШЕНИЕ задачи в тетради

Указание к решению: Сопротивления R и R1 соединены последовательно., следовательно: Rmin = 20 + 0 = 20 (Ом); Rmax = 20 + 10 = 30 (Ом).
Ответ: от 20 до 30 Ом.

Задача № 5.
Последовательно с нитью накала радиолампы сопротивлением 3,9 Ом включен резистор, сопротивление которого 2,41 Ом. Определите их общее сопротивление.

ОТВЕТ: 6,31 Ом.

Задача № 6.
Общее сопротивление последовательно включенных двух ламп сопротивлением 15 Ом каждая и реостата равно 54 Ом. Определите сопротивление реостата.

ОТВЕТ: 24 Ом.

ОТВЕТ: 27 В, 24 В; 3 В.

Задача № 8. В цепь включены последовательно три проводника сопротивлениями: R1 = 5 Ом, R2 = 6 Ом, R3 = 12 Ом. Какую силу тока показывает амперметр и каково напряжение между точками А и В, если показание вольтметра 1,2 В?

ОТВЕТ: 0,2 А; 4,6 В.

Задача № 9.
Последовательно с электрической лампой включен реостат. Начертите схему цепи и определите сопротивление реостата и лампы, если напряжение на зажимах цепи 12 В. Вольтметр, подключенный к реостату, показывает 8 В. Сила тока в цепи 80 мА.

ОТВЕТ: 50 Ом.

Задача № 10.
Вольтметр, подключенный к батарее (см. рис.), показывает напряжение 40 В. Определите напряжение на всех сопротивлениях в цепи.

ОТВЕТ: 12 В, 8 В, 16 В, 4 В.

Задача № 11.
Маленькая электрическая лампочка для елочной гирлянды рассчитана на ток в 0,3 А и имеет сопротивление 20 Ом. Сколько таких лампочек надо соединить последовательно, чтобы гирлянду можно было включить в сеть с напряжением 220 В?

ОТВЕТ: 37 лампочек.

Задача № 12.
На рисунке изображена цепь с никелиновым проводом АВ длиной 10 м и сечением 1 мм2. Через провод пропущен электрический ток силой 2 А. Рассчитайте напряжение на участках АА1, АА2, АА3, АВ и постройте график зависимости напряжения от длины проводника АВ, откладывая по горизонтальной оси длину проводника, а по вертикальной — напряжение на этой длине.

Задача № 13.
В цепь последовательно включены два проводника из одного и того же материала сечениями S1 = 1 мм2 и S2 = 2 мм2, длины их равны. Определите напряжение на концах каждого проводника, если на концах цепи напряжение равно 120 В.

ОТВЕТ: 80 В; 40 В.

Задача № 14.
Начертите электрическую схему состоящую из источника тока, ключа, лампочки сопротивлением 3 Ом, резистора сопротивление 2 Ом, соединённых последовательно, амперметра и вольтметра, подключенного к резистору. Определите показания амперметра, если показания вольтметра 1,6 В? Что покажет вольтметр, если его подключить к лампочке?

ОТВЕТ: 0,8 А; 2,4 В.

Краткая теория по теме
Задачи на Последовательное соединение проводников.

Задачи на Параллельное соединение
проводников с решениями

Формулы, используемые на уроках «Задачи на Параллельное соединение проводников»

Задача № 1.
Два проводника сопротивлением 200 Ом и 300 Ом соединены параллельно. Определить полное сопротивление участка цепи.

Задача № 2.
Два резистора соединены параллельно. Сила тока в первом резисторе 0,5 А, во втором — 1 А. Сопротивление первого резистора 18 Ом. Определите силу тока на всем участке цепи и сопротивление второго резистора.

Задача № 3.
Две лампы соединены параллельно. Напряжение на первой лампе 220 В, сила тока в ней 0,5 А. Сила тока в цепи 2,6 А. Определите силу тока во второй лампе и сопротивление каждой лампы.

Задача № 4.
Определите показания амперметра и вольтметра, если по проводнику с сопротивлением R1 идёт ток силой 0,1 А. Сопротивлением амперметра и подводящих проводов пренебречь. Считать, что сопротивление вольтметра много больше сопротивлений рассматриваемых проводников.

Задача № 5.
В цепи батареи параллельно включены три электрические лампы. Нарисуйте схему включения двух выключателей так, чтобы один управлял двумя лампами одновременно, а другой — одной третьей лампой.

Задача № 6.
Лампы и амперметр включены так, как показано на рисунке. Во сколько раз отличаются показания амперметра при разомкнутом и замкнутом ключе? Сопротивления ламп одинаковы. Напряжение поддерживается постоянным.

Задача № 7.
Напряжение в сети 120 В. Сопротивление каждой из двух электрических ламп, включенных в эту сеть, равно 240 Ом. Определите силу тока в каждой лампе при последовательном и параллельном их включении.

Задача № 8.
Две электрические лампы включены параллельно под напряжение 220 В. Определите силу тока в каждой лампе и в подводящей цепи, если сопротивление одной лампы 1000 Ом, а другой 488 Ом.

Задача № 9.
В цепь включены две одинаковые лампы. При положении ползунка реостата в точке В амперметр А1 показывает силу тока 0,4 А. Что показывают амперметры А и А2 ? Изменятся ли показания амперметров при передвижении ползунка к точке А?

Задача № 10.

В сеть напряжением U = 24 В подключили два последовательно соединённых резистора. При этом сила тока составила I1 = 0,6 А. Когда резисторы подключили параллельно, суммарная сила тока стала равной I2 = 3,2 А. Определить сопротивления резисторов.

Задача № 11.

Миллиамперметр, рассчитанный на измерение тока до IА = 25 мА, имеющий внутреннее сопротивление RA = 10 Ом, необходимо использовать как амперметр для измерения токов до I = 5 А. Какое сопротивление должен иметь шунт?
