1. Действие электрического тока на
человека
D. Факторы,
влияющие на исход поражения человека
электрическим током
Влияние
пути прохождения тока на исход поражения
Практикой и опытами установлено, что
путь прохождения тока в теле человека играет
существенную роль в исходе поражения. Так, если
на пути тока оказываются жизненно важные органы
– сердце, легкие, головной мозг, то опасность
поражения весьма велика, поскольку ток
воздействует непосредственно на эти органы. Если
же ток проходит иными путями, то воздействие его
на жизненно важные органы может быть лишь
рефлекторным, а не непосредственным. При этом
опасность тяжелого поражения хотя и сохраняется,
но вероятность ее резко снижается. Кроме того,
поскольку путь тока определяется местом
приложения токоведущих частей (электродов) к
телу пострадавшего, влияние его на исход
поражения проявляется еще и потому, что
сопротивление кожи на разных участках тела
различно.
Возможных путей тока в теле человека,
которые именуются также петлями тока, очень
много. Однако характерными, обычно
встречающимися в практике, являются не более 15
Петель, показанных на рис.
1.16, причем самые распространенные из них (6 петель) приведены в табл.
1.2.
Наиболее опасными являются петли
“голова – руки”; “голова – ноги”, когда ток
может проходить через головной и спинной мозг. К
счастью, эти петли возникают относительно редко.
Следующим по опасности является Следующим по опасности является путь
“правая рука – ноги”, который по частоте
возникновения занимает второе место.
Наименее опасным является путь
“нога – нога”, который именуется нижней
петлей и возникает при воздействии на человек
так называемого напряжения
шага.
Факторы, влияющие на исход поражения электрическим током
1. Величина силы тока и напряжения.
2. Время прохождения тока через организм человека.
3. Путь, или петля прохождения тока. Наиболее опасным является путь прохождения тока через сердечную мышцу и дыхательную систему.
Наиболее часто встречающиеся пути:
– нога-нога – 0,4 % энергии проходит через сердце;
– рука-рука-3,4 %;
– левая рука-нога – (3,6 %).
– правая рука-нога – 6,7 % (наиболее опасный путь).
4. Место контакта с током (действие тока на организм усиливается при замыкании контактов в акупунктурных точках (зонах);
5. Род и частота тока. Наиболее опасным является переменный ток с частотой 20-100 Гц. При частоте меньше 20 или больше 100 Гц опасность поражения током заметно снижается. Токи частотой более 500 Гц не вызывают электрического удара, однако они могут вызвать термические ожоги. Считается, что в интервале напряжений 450 – 500 В вне зависимости от рода тока действие одинаково; ниже 450 В – поражение переменным током сильнее, чем постоянным током; выше 500 В – опаснее постоянный ток. Наибольшую опасность представляет переменный ток промышленной частоты (50-60 Гц).
6. Фаза сердечной деятельности. Фибрилляция и остановка сердца могут возникнуть, если время протекания тока через сердце совпадает с так называемой фазой Т на электрокардиограмме человека, когда сердце находится в расслабленном состоянии и наиболее чувствительно к воздействию электрического тока. Фаза Т в общем периоде кардиоцикла (0,75 – 1 с) занимает 0,2 с. Поэтому все отключающие устройства тока должны проектироваться со временем срабатывания менее 0,2 с.
7. Состояние организма человека (прежде всего, нервной системы)
8. Условия окружающей среды (температура, влажность и др.).
Повышенная температура, влажность повышают опасность поражения электрическим током. Чем ниже атмосферное давление, (а значит, степень насыщенности организма кислородом), тем выше опасность поражения.
Можно выделить 3 основные реакции организма на прохождение тока.
1. Ощущение тока.
2. Судорожное (непреодолимое) сокращение мышц.
3. Фибрилляция сердца.
Минимальные значения токов, вызывающих основные реакции,называются пороговыми значениями токов. В связи с этим различают токи:
Для переменного тока пороговые значения составляют: 0,6 – 1,5 мА – ощутимый ток; 6-20 мА – неотпускающий ток; 100 мА – фибрилляционный ток.
В электроустановках за «смертельный» порог берется значение фибрилляционного тока.
Для каждого порогового значения тока существует минимальное допустимое время воздействия: 10 мин – для ощутимого тока; Зс- для неотпускающего тока; 1 с – для фибрилляционного тока.
Доброго времени суток, Пикабу!

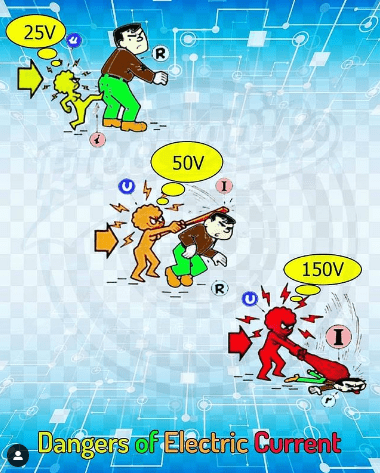

Попалась на глаза хорошая иллюстрация, отражающая суть заголовка этого поста. Увидев её на просторах интернета, вспомнил очередной спор в одном из РЛ чатов и решил написать эту статью.
Ввиду того, что в повседневной жизни встречается “инфографика”, предупреждающая об опасном напряжении, существует некое заблуждение, что убивает человека именно высокое напряжение, а это не совсем верно. Почему? В этом посте попробую внести некую ясность.
Для образования “искры” (статический разряд в воздухе) требуется напряжении около 10 000 вольт на сантиметр (10 кВ / см) в зависимости от влажности.
На этом этапе предлагаю вспомнить “Закон Ома” из школьного курса физики (Закон Ома для участка цепи): “Сила тока на участке цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка цепи”. В виде формулы принято его записывать так: I= U/R , где I — сила тока, U — напряжение, R — сопротивление”. Есть хорошая инфографика, позволяющая из этой формулы вывести визуально R — сопротивление и U — напряжение:
Так вот, напряжение может быть сколь угодно высоким или сколь угодно низким, но сила тока будет зависеть именно от сопротивления участка цепи по которому этот ток будет протекать!
При сухой чистой и неповрежденной коже сопротивление тела среднестатистического человека может колебаться в пределах 1’000 Ом – 20’000’000 Ом. При увлажнении кожного покрова, высокой влажности окружающего воздуха, а также возможных повреждений кожи сопротивление тела резко падает и может составлять менее 500 Ом. Всё это можно проверить самым обычным бытовым мультиметром.
Условно ток разделяется на три/четыре категории, по степени влияния на здоровье людей:
– “Ощутимый”, который доставляет человеку ощутимые раздражения. Безопасная величина принята до 0,001 Ампер (1 миллиампер);
– “Отпускающий” — электрический ток, который ещё не вызывает непреодолимые судорожные сокращений мышц руки, в которой зажат проводник;
– “НЕотпускающий” – это такой ток, который вызывает при прохождении через человека непреодолимые судорожные сокращения мышц руки, в которой зажат проводник. (Для переменного тока частотой 50 Гц начинается от 0,01 Ампер (10 миллиампер);
– “Фибрилляционный” – вызывает фибрилляцию внутренних органов, прежде всего, сердца, что может привести к его остановке, сила такого тока превышает 0,1 Ампер (100 миллиампер). Именно он считается уже смертельным!!!
Таким образом, приняв условно сопротивление тела среднестатистического человека за 1000 Ом и подставив значения в Закон Ома выше, мы получаем (для бытовой сети переменного тока частотой 50 Гц), что опасное напряжение начинается от 10 Вольт, а смертельное напряжение от 100 Вольт!
Важным фактором является так же путь протекания тока по телу человека! Самым опасным путем протекания тока является направление нога-голова, рука-голова, так как при этом путь идет через сердце, мозг, органы дыхания.
Так же определяющим фактором поражения является не только, частота, величина напряжения и сила тока, но и ВРЕМЯ воздействия этого тока на организм! (Временной фактор)
Так же хочу отметить, что в нормативных документах нет понятия и тем более значений смертельного тока как такового, а приводятся лишь предельно допустимые значения токов для определенных условий поражения. Полагаю, что прочитав всё выше описанное для вас становится очевидным почему.
Я постарался использовать в своём посте минимум терминов и донести суть своими, простыми словами. Надеюсь, эта статья помогла внести некую ясность, избавится от заблуждений и понять, что “Человека убивает ТОК, а не напряжение”.
Спасибо за внимание!
Воздействие тока на организм человека по характеру и последствиям поражения зависит от следующих факторов:
Исход поражения электрическим током в целом определяется количеством «поглощенной» организмом энергии протекания электротока.
Величина тока, протекающего через тело человека, зависит от напряжения, прикосновения и сопротивления тела человека.
IЧ = UПР / RЧ
Сопротивление тела человека – величина нелинейная, зависящая от многих факторов: от сопротивления кожи (сухая, влажная, чистая, поврежденная и т.д.); от величины тока и приложенного напряжения; от длительности протекания тока.
Наибольшим сопротивлением обладает верхний роговой слой кожи:
По решению МЭК (Междунарородной электротехнической комиссии), в расчетах по обеспечению защиты от электротравматизма сопротивление человека принимают равным 1 кОм, т.е. RЧ = 1000 Ом.
С ростом тока, проходящего через человека, его сопротивление уменьшается, т.к. при этом увеличивается нагрев кожи и растет потоотделение. По этой же причине снижается RЧ с увеличением длительности протекания тока. Чем выше приложенное напряжение, тем больше ток через человека и тем быстрее снижается сопротивление кожи человека.
Оказывается, что биологическая ткань реагирует на электрическое раздражение только в момент возрастания или убывания тока.
Постоянный ток, как не изменяющийся во времени по величине и напряжению, ощущается только в моменты включения и отключения от источника. Обычно его действие тепловое (при длительном включении). При больших напряжениях он может вызывать электролиз ткани и крови. По мнению многих исследователей, постоянный ток напряжением до 450 В менее опасен, чем переменный ток того же напряжения.
Большинство исследователей пришли к выводу, что переменный ток промышленной частоты 50-60 Гц является наиболее опасным для организма.
Это объясняется следующим образом. При приложении к клетке постоянного тока частицы внутриклеточного вещества расщепляются на ионы разного знака, которые устремляются к внешней оболочке клетки. Если на клетку воздействует ток переменной частоты, то, следуя за изменениями полюсов переменного тока, ионы будут перемещаться то в одну, то в другую сторону. При некоторой частоте тока ионы будут успевать проходить двойную ширину клетки (туда и обратно). Эта частота и соответствует наибольшему возмущению клетки и нарушению ее биохимических функций (50-60 Гц).
С увеличением частоты переменного тока амплитуда колебаний ионов уменьшается, и при этом происходит меньшее нарушение биохимических функций клетки. При частоте порядка 500 кГц этих изменений уже не происходит. Здесь опасным для человека являются ожоги от теплового воздействия тока.
Оказывается, что ток в теле человека проходит не обязательно по кратчайшему пути. Наиболее опасным является прохождение тока через дыхательные органы и сердце по продольной оси (от головы к ногам).
Часть общего тока, проходящего через сердце:
Исход поражения при воздействии электрического тока зависит от психического и физического состояния человека.
При заболеваниях сердца, щитовидной железы и т.п. человек подвергается более сильному поражению при меньших значениях тока, т.к. в этом случае уменьшается электрическое сопротивление тела человека и уменьшается общая сопротивляемость организма внешним раздражителям. Отмечено, например, что для женщин пороговые значения токов примерно в 1,5 раза ниже, чем для мужчин. Это объясняется более тонкой кожей женщин.
При применении спиртных напитков сопротивление тела человека падает, уменьшается сопротивляемость организма человека и внимание. Исход поражения становится все более серьезным.
При собранном внимании сопротивление организма повышается и вероятность поражения несколько снижается.
Какой путь тока является наиболее опасным?
Стр. 159 – БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
Какая петля тока является наиболее опасной при поражении человека электрическим током?
Нижняя петля — от ноги к ноге (менее опасная), верхняя — от руки к руке (более опасная), полная петля (самая опасная) — ток обязательно проходит не только через конечности, но и через сердце.
Каким последствиям для человека приведёт длительное протекания через его тело тока величиной Ой 0 5 ма?
Как можно освободить человека от действия электрического тока?
При освобождении пострадавшего от токоведущих частей рекомендуется действовать одной рукой. Если электрический ток проходит через пострадавшего в землю и он судорожно сжимает в руке токоведущий элемент, можно прервать ток, отделив пострадавшего от земли (оттащить за одежду, положив под пострадавшего сухой предмет).
Какие петли больше всего опасны для сердца?
Все петли, кроме последней, называются «большими», или «полными» петлями, ток захватывает область сердца и они наиболее опасны. В этих случаях через сердце протекает 8-12 процентов от полного значения тока. Петля «нога – нога» называется «малой», через сердце протекает всего 0.4 процента от полного тока.
Какие факторы окружающей среды влияют на электробезопасность?
Существенное влияние на исход электротравм оказывают факторы окружающей среды. Повышенные температура и влажность увеличивают электроопасность. Повышение температуры и влажности обусловливает не только уменьшение электрического сопротивления тела, но и снижает общую сопротивляемость организма электрическому току.
Какие петли электрического тока пути прохождения через тело человека являются наиболее опасными Выберите правильный вариант ответа?
1. Наиболее опасные пути прохождения электрического тока через тело человека это: «голова — рука», «голова — ноги», «правая рука — ноги», любой путь через сердце, лёгкие, грудную клетку, спинной и головной мозг.
В каком случае при поражении электрическим током вызов?
4) Во всех случаях поражения электрическим током вызов врача является обязательным независимо от состояния пострадавшего
Какое минимальное значение сопротивления тела человека принимается для практических расчетов?
При расчетах сопротивление тела человека принимается равным 1 кОм. Значение тока, протекающего через тело человека, является главным фактором, от которого зависит исход поражения: чем больше ток, тем опаснее его действие.
Какие бывают виды электротравм?
Классификация общих электротравм
Какие петли электрического тока пути прохождения через тело человека?
1) Обе руки – обе ноги, левая рука – ноги, рука – рука, голова – ноги
Какие виды воздействия электрического тока на организм человека?
термическое — подразумевает появление ожогов, а так же перегревание кровеносных сосудов; электролическое — проявляется в расщеплении крови, вызывает существенные изменения физико-химического состава; биологическое — нарушение нормальной работы мышечной системы, вызывает судорожные сокращения мышц.
Сколько стоит отделка дома 200 кв м?
Сколько стоит отделка дома под ключ?
Сколько стоит отделка дома сайдингом?
Сколько стоит отделка дома снаружи?
Сколько стоит отделка внутри дома?
Сколько стоит перекрыть крышу дома Ондулином?
Сколько стоит перекрыть крышу на дому?
Сколько стоит переоформить дом на другого человека?
Сколько стоит переоформить дом в Украине 2019?
Сколько стоит перевести дачный дом в жилой?
Действие электрического тока на организм человека
Ток, в отличие от других опасных сред, не обладает цветом, запахом, невидим.Электрический ток оказывает следующие виды воздействия на организм человека: термическое, электролитическое, биологическое. Рассмотрим каждое из этих воздействий более подробно.
Термическое воздействие заключается в ожогах участков тела, нагреве сосудов и нервных окончаний. Этот вид действия называют еще тепловым. Потому что тепловая энергия, полученная из электрической образует ожоги.
Электролитическое воздействие приводит к разложению крови и других жидкостей в организме посредством процесса электролиза, что вызывает нарушения в физико-химическом составе этих жидкостей. Суть повреждений сводится к молекулярному уровню – загустевание крови, изменение заряда белков, паро- и газообразование в организме.
Биологическое воздействие электротока на организм сопровождается раздражением и возбуждением органов. Это вызывает судороги, сокращения.
В случае с сердцем и легкими это воздействие может привести к летальному исходу по причине прекращения деятельности органов дыхания и сердца.
Биологическое воздействие вызывает механические повреждения органов, суставов человека. Также механические повреждения может вызвать падение человека с высоты из-за воздействия электрического тока.
Опасная, безопасная и смертельная сила тока для человека
Нельзя считать какую-либо величину тока безопасной для человека. Существует лишь более и менее опасная величина электротока. Каждый человек имеет внутреннее сопротивление, на величину которого влияет множество факторов (толщина кожи, влажность помещения и тела человека, путь протекания тока).
Самым опасным путем протекания тока является направление нога-голова, рука-голова, так как при этом путь идет через сердце, мозг, органы дыхания. А большая величина тока может вызвать остановку сердца и остановку дыхания. Именно эти причины являются наиболее вероятными причинами летальных исходов при протекании электротока.
Считается, что постоянный ток более безопасный, чем переменный в сетях до 500В. При напряжении выше 500 вольт опасность постоянного тока возрастает.
Частота сети влияет на степень тяжести электротравмы. Промышленная частота в 50 Гц является более опасной, чем частота в 500Гц. При высокой частоте наблюдается так называемый «скин-эффект», когда ток проходит не по всему проводнику, а лишь по его поверхности. А значит, внутренние органы напрямую не затрагиваются.
Также на степень опасности воздействия тока на человека влияет продолжительность нахождения человека под воздействием тока. Здесь зависимость линейная – чем дольше, тем больше разрушений и неблагоприятных последствий.
Приведем пороговые значения переменного и постоянного тока и возможные реакции организма на эти воздействия:
Электрический удар подразумевает, что ток возбуждает ткани организма, что вызывает их сокращение и судороги. Существует 4 группы электроударов: судороги, судороги с потерей сознания, потеря сознания с нарушением дыхания и работы сердца, клиническая смерть.
При электрической травме ток наносит прямые повреждения тканям и органам человека. Это могут быть электрические ожоги, металлизация кожи, электрические метки и механические повреждения.
Электрические ожоги бывают токовыми и дуговыми. Действие токового ожога связано с прохождением тока через тело человека. Дуговой ожог возникает между человеком и проводником электротока высокого напряжения, вследствие возникновения дуги между ними. Температура дуги может достигать тысяч градусов по Цельсию. Такой ожог гораздо опаснее и может плюс ко всему сопровождаться возгоранием одежды пострадавшего.
Металлизация кожи происходит, когда под действием тока в кожу попадают частицы металла, при этом проводимость кожи увеличивается, что повышает травмоопасность.
Электрические метки – это места, через которые ток входит и выходит из тела человека. Наиболее часто встречаются на ногах и руках.
В любом случае следует стараться избегать касания токоведущих частей проводящими предметами (ловить рыбу под ЛЭП, нести стремянку вблизи шин напряжения), не использовать провода и кабели с ослабленной изоляцией, соблюдать правила безопасности при нахождении и работе в электроустановках. Берегите здоровье себя и своих родных.
Какой путь прохождения электрического тока наиболее опасен?
Наибольшая опасность возникает при непосредственном прохождении тока через жизненно важные органы (сердце, лёгкие, головной мозг). Поэтому наиболее опасными следует признать пути протекания: «левая рука — ноги», «рука — рука», а также «голова — рука», «голова — ноги».
Какие виды поражения может вызвать электрический ток протекая через тело человека?
Электрический ток проходя через организм человека может оказывать на него 3 вида воздействий:
Какие петли электрического тока через тело человека?
Какие факторы влияют на исход поражения человека электрическим током?
Проходя через организм человека, электрический ток производит термическое, электролитическое, механическое и биологическое действие. Электролитическое действие тока выражается в разложении органической жидкости, в том числе крови, что сопровождается значительными нарушениями их физико-химического состава.
Какие действия может производить электрический ток?
Электрический ток может оказывать тепловое, световое, магнитное, химическое, механическое действия. Основным действием тока является магнитное, поскольку оно всегда сопровождает его.
Какие петли тока бывают?
Путь тока от точки входа до места выхода из тела называется «петлёй тока». Различают нижнюю, верхнюю и полную петли. Нижняя петля — от ноги к ноге (менее опасная), верхняя — от руки к руке (более опасная), полная петля (самая опасная) — ток обязательно проходит не только через конечности, но и через сердце.
Какое пороговое значение тока называется Фибрилляционным?
Электрический ток, вызывающий при прохождении через организм фибрилляцию сердца, называется фибрилляционным током, а наименьшее его значение – пороговым фибрилляционным током.
Что необходимо сделать в первую очередь в случае поражения электрическим током?
Первая помощь при поражении электрическим током
Каков порядок освобождения пострадавшего от действия электрического тока в сетях свыше 1000 В?
При напряжении выше 1000 В для освобождения пострадавшего от токоведущих частей необходимо использовать СИЗ (диэлектрические перчатки и диэлектрические боты) и действовать изолирующей штангой или изолирующими клещами, рассчитанными на соответствующее напряжение.
Как освободить человека от действия шагового напряжения?
При попадании человека под шаговое напряжение рядом с лежащим на земле высоковольтным проводом перемещаться для оказания помощи необходимо “гусиным шагом” или использовать боты, галоши или другую диэлектрическую обувь. Освобождать пострадавшего желательно вдвоём.
Как освободить человека от действия электрического тока в зоне растекания тока?
Без средств защиты перемещаться в зоне растекания тока замыкания на землю следует, передвигая ступни ног по земле и не отрывая их одну от другой. После отделения пострадавшего от токоведущих частей следует вынести его из этой зоны на расстояние не менее 8м от токоведущей части.
Чем утрамбовать песок Если нет виброплиты?
Чем загустить Слайм если нет Тетрабората?
Что будет если часто косить траву?
Что будет если добавить в бензин ацетон?
Что будет если долго месить тесто?
Что будет если долго не менять прокладку?
Что будет если есть айву?
Что будет если использовать цемент без песка?
Что будет если ходить в баню каждую неделю?
Что будет если ходить в баню?
Механические повреждения при поражении электрическим током. Электрический удар, электрический шок
Механические повреждения возникают вследствие резких непроизвольных судорожных сокращений мышц под действием электротока, проходящего через тело человека. В результате могут произойти разрывы кожи, кровеносных сосудов и нервной ткани, а также вывихи суставов и даже переломы костей.
Электрический удар — то возбуждение живых тканей организма проходящим через них электротоком, сопровождающееся непроизвольным сокращением мышц, что может привести к полному прекращению функций жизненно важных органов человека – сердца и лёгких – а значит, и к гибели организма (по степени тяжести электроудары подразделяются на четыре степени).
Электрический шок — своеобразная реакция нервной системы организма в ответ на сильное раздражение электротоком.
Электрошок имеет две фазы:
I – фаза возбуждения,
II – фаза торможения и истощения нервной системы.
Схематически тело человека имеет пять «конечностей»: – голова, две руки и две ноги, и из комбинаций перечисленных конечностей получаются наиболее вероятные пути прохождения тока через тело человека, например: рука – рука, нога – нога, голова – ноги т.д.
Наиболее опасен продольный путь тока через тело человека (рука – нога, голова – нога), менее опасен – поперечный (рука – рука) и ещё менее опасен путь нога – нога.
Что влияет на поражение человека током?
На поражение человека электрическим током влияют: величина тока, проходящего через тело человека, род тока, частота, путь тока, длительность его воздействия, окружающая среда (влажность и температура воздуха, наличие токопроводящей пыли).
Что такое фибрилляционный ток? Как влияет величина тока на исход поражения?
Ток 100 мА и более (при частоте 50 Гц), проходя через тело человека по пути рука – рука или рука – ноги, раздражающе действуют на мышцу сердца. Это весьма опасно для жизни человека, поскольку спустя 1-2 сек. с момента попадания под действие электротока может наступить фибрилляция сердца. При этом прекращается кровообращение, что приводит к смерти.
Токи, которые вызывают фибрилляцию сердца называют фибрилляционными, а наименьший из них – пороговым фибрилляционным током – при частоте 50 Гц фибрилляционными являются токи от 100 мА до 5 А, а при постоянном токе от 300 мА до 5 А.
С увеличением частоты тока до 50 Гц опасность поражения несколько увеличивается, а при частоте свыше 50 Гц опасность поражения уменьшается, но сохраняется опасность ожогов.
Какие поражающие факторы являются основными?
При поражении электротоком основными факторами являются путь прохождения тока через тело человека и время его действия. Чем меньше продолжительность действия тока на организм человека, тем меньше опасность.
Каковы основные причины поражения электрическим током?
Основными причинами поражения электрическим током являются:
· прикосновение к токоведущим частям, находящимся под напряжением;
· прикосновение к нетоковедущим, но токопроводящим частям электрооборудования, оказавшимся под напряжением из-за неисправности изоляции или защитных устройств;
· попадание под шаговое напряжение;
· нарушение правил технической эксплуатации электроустановок и правил техники безопасности;
· допуск к обслуживанию электроустановок необученного персонала.
Что такое шаговое напряжение? Особенности поражения шаговым напряжением. Меры безопасности от данного вида электротравм.
Напряжение между двумя точками на поверхности земли в зоне замыкания фазы на землю, отстоящими друг от друга на расстоянии одного шага, называется шаговым напряжением.
Наибольшую величину шаговое напряжение имеет вблизи от места замыкания (касания земли оборванного провода). На расстоянии 8 м. и более от места замыкания оно практически не представляет опасности.
Довольно интенсивная судорога может возникнуть, если шаговое напряжение равно 100-150 В. При прохождении тока по пути нога – нога такое напряжение ещё не опасно, но оно может послужить причиной падения человека, вследствие чего увеличивается расстояние между точками земли, которых он может коснуться руками и ногами, а, следовательно, ток будет протекать по более опасному пути. При величине шагового напряжения более 250 В. Человек может потерять сознание и даже может произойти паралич дыхания.
Для избегания попадания под воздействие шагового напряжения необходимо не приближаться к оборванному проводу на расстояние менее 8-ми метров.
В случае необходимости перемещения в зоне шагового напряжения (помощь пострадавшему, эвакуация и т.д.) нужно перемещаться с особой осторожностью, используя средства защиты для изоляции от земли (диэлектрические галоши, боты, ковры, изолирующие подставки) или предметы, плохо проводящие электрический ток (сухие доски, брёвна и т.п.). Без средств защиты перемещаться в зоне растекания тока замыкания на землю следует, передвигая ступни ног по земле и не отрывая их одну от другой, а препятствия (рельсы и т.п.) преодолевать прыжком одновременно обеими ногами.
Что представляет собой электрическое сопротивление тела человека?
Электрическое сопротивление тела человека – это сопротивление току, проходящему по участку тела между двумя электродами, приложенными к поверхности тела человека. Оно состоит из сопротивления двух тонких слоёв кожи и внутреннего сопротивления рук и корпуса.
Величина сопротивления тела человека зависит от состояния рогового слоя кожи (порезы, ссадины и т.д.); также существенно влияет на величину сопротивления состояние нервной системы человека: при стрессах, в состоянии алкогольного или наркотического опьянения и т.п. – сопротивление тела человека уменьшается.
В практических расчётах сопротивление тела человека принимается равным 1000 Ом.
Как влияет род и частота тока на исход поражения?
При невысоких напряжениях (до 100 В) постоянный ток примерно в 3-4 раза менее опасен, чем переменный частотой 50 Гц; при напряжениях 400-500 В. опасность их сравнивается, а при более высоких напряжениях постоянный ток даже опаснее переменного.
О влиянии частоты тока смотри вопрос 7.
Что называется электроустановками? Как разделяются электроустановки по условиям безопасности?
Электроустановками называется совокупность машин, аппаратов, линий и вспомогательного оборудования, включая помещения где они установлены, предназначенных для производства, передачи, трансформации распределения электроэнергии и преобразования её в другой вид энергии.
По условиям электробезопасности электроустановки подразделяют на две категории:
· напряжением до 1000 В.
· напряжением свыше 1000 В.
В каких случаях необходимо защитное заземление?
Электроустановки необходимо заземлять:
· при напряжении 380 В. и выше переменного тока и 440 В. и выше постоянного;
· в помещениях с повышенной опасностью, особо опасных (см. вопрос 24) и в наружных электроустановках – при напряжении 42 В. и выше переменного и 110 В. и выше постоянного токов;
· во взрывоопасных помещениях – независимо от напряжения и рода тока.
Какие существуют виды заземления?
Существуют три вида заземления:
1. Защитное заземление выполняется с целью обеспечения безопасности людей при нарушении изоляции токоведущих частей.
2. Рабочее заземление выполняется для обеспечения нормальных режимов работы установок.
3. Атмосферное заземление предназначено для защиты зданий и сооружений от действия атмосферного электричества.
Что называется защитным заземлением? Принцип его действия.
Защитным заземлением называется преднамеренное соединение с землёй металлических частей установки, в обычных условиях находящихся не под напряжением, но могущих оказаться под напряжением вследствие нарушения изоляции токоведущих частей установки.
Действие защитного заземления заключается в том, что оно снижает напряжение между корпусом оборудования, оказавшимся под напряжением, и землёй до безопасного значения.
Какое напряжение считается опасным для обслуживающего персонала?
Для обслуживающего персонала опасным считается напряжение:
· 42 В и более переменного тока;
· 110 В и более постоянного тока.
Что такое защитное отключение?
Защитное отключение – это система, автоматически отключающая электроустановку при возникновении опасности поражения человека током.
Отключение должно осуществляться автоматами по надёжности действия удовлетворяющими специальным техническим условиям.
В чём заключается оперативное обслуживание электроустановок?
Оперативное обслуживание заключается:
· в постоянном наблюдении за состоянием и режимом работы всего электрооборудования;
· периодических осмотрах оборудования;
· проведении в электроустановках работ, выполняемых в порядке текущей эксплуатации;
· производстве оперативных отключений;
· подготовке схемы и рабочего места для ремонтных бригад, допуске их к работе, надзоре за ними во время работы и восстановлении схемы после окончания всех работ.
Какие организационные мероприятия необходимы для обеспечения безопасности работ с электроустановками?
К организационным мероприятиям, обеспечивающим безопасность работ в электроустановках, относятся:
· оформление работы нарядом-допуском, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации;
· допуск к работе;
· надзор во время работы;
· оформление перерыва в работе, переводов на другое рабочее место, окончание работы.
Какие технические мероприятия необходимы для обеспечения безопасности работ с электроустановками?
Для подготовки рабочего места при работах со снятием напряжения должны быть выполнены в указанном порядке следующие технические мероприятия:
· проведены необходимые отключения и приняты меры, препятствующие подаче напряжения к месту работы вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры (снятие предохранителей, запирание рукояток или дверец шкафа, укрытие кнопок, установка изолирующих накладок между контактами и т.п.);
· на приводах ручного и на ключах дистанционного управления коммутационной аппаратурой вывешены запрещающие плакаты;
· проверено отсутствие напряжения на токоведущих частях, на которых должно быть заложено заземление для защиты людей от поражения электрическим током;
· наложено заземление (включены заземляющие ножи, а там, где они отсутствуют, установлены переносные заземления);
· вывешены предупредительные и предписывающие плакаты, ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части. В зависимости от местных условий токоведущие части ограждаются до и после наложения заземления.
Классификация электрозащитных средств?
Средства, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электромагнитного поля называются электрозащитными средствами.
Основные электрозащитные средства — средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановки, и которые позволяют прикасаться к токоведущим частям, находящимся под напряжением.
Дополнительные электрозащитные средства — средства защиты, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током, а применяются совместно с основными электрозащитными средствами.
Какие основные и дополнительные электрозащитные средства применяются в электроустановках напряжением до 1000 В
В установках напряжением до 1000 В. применяются средства защиты от поражения электрическим током:
— изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, диэлектрические перчатки, слесарно-монтажные инструменты с изолирующими рукоятками.
— диэлектрические калоши, диэлектрические ковры, переносные заземления, изолирующие подставки и накладки, оградительные устройства, плакаты и знаки безопасности.
Знаки и плакаты по электробезопасности?
«Испытание, опасно для жизни»;
«Не влезай, убьёт».
«Не включать – работают люди»;
«Не включать – работа на линии»;
«Не открывать – работают люди».
